德标阀球产品概述

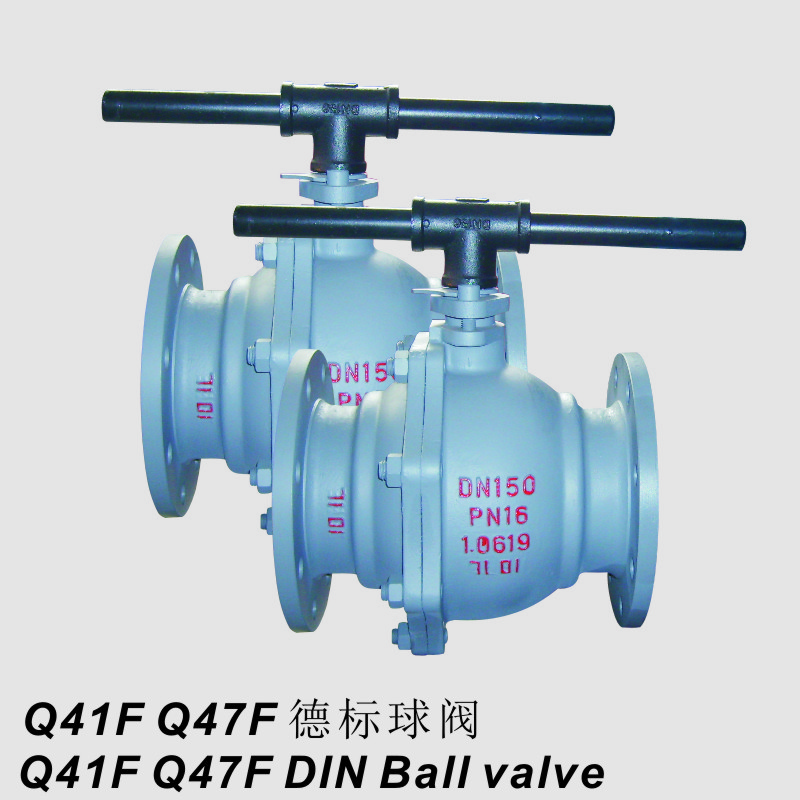

Q41F德标浮动式球阀浮动球阀适用于PN16～PN100的各种管路上，用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。本产品可广泛应用于造纸、石化、化工、冶金、电力、环保、石油、轻工等工业部门的自动化控制系统中。
浮动球阀具有全通径和缩径两种结构形式。用于输送粘性、易结渣介质管道上的球阀应使用全通径的，方便定期的刮蜡吹扫器通过。用于输送气体或物理性能近似于水的介质的管道上宜使用缩径球阀，因其重量比全通径的球阀轻30%左右，有利于减轻管道负荷，降低成本。浮动球阀的驱动方式为手动、蜗轮传动、气动、电动或液动。
Q41F德标球阀的主要参数：
|
设计依据
|
GB
|
|
设计标准
|
DIN 3357-1，EN12516-1
|
|
结构长度
|
DIN 3202F1/F4/F5/F17/F18
|
|
连接法兰
|
DIN2542-DIN2545 EN1092
|
|
试验和检验
|
DIN3230/3,EN12266
|
|
压力范围
|
PN16-PN100
|
|
口径范围
|
DN15-DN200
|
注：系列阀门的连接法兰及对焊端尺寸可按客户要求设计制造。
德标球阀结构特点
1、O型浮动式球阀采用全通径或缩径设计，流通阻力小。
2、阀门如采用高平台结构，ISO5211连接标准，能使安装电/气动执行器更为专业化。
3、阀杆采用内装式，轴肩及聚四氟乙烯（或增强石墨）推力垫结构防止阀杆因管道内压力 而吹出，同时聚四氟乙烯（或增强石墨）材料减小阀门的启闭扭矩，使操作更为省力。
4、具有防火防静电结构，在阀杆与阀体及阀杆与球体之间设置导电弹簧，避免因静电打火点燃易燃介质。确保系统安全。
5、可选配气动、电动、及气动调节型、电动调节型。
6、浮动球阀的阀座多选用聚四氟乙烯、对位聚苯等高分子聚合材料，密封性能好，但材料相对较软。由于材料较软，但又要达到一定的密封比压，势必增加启闭扭矩，为了尽量改善此种情况，可采用双斜面弹性密封圈或V形槽弹性密封圈结构设计，利用管道内压力推动球体，帮助密封。当介质压力较小时，密封圈与球体接触面积较小，故有较大的密封比压，确保可靠密封。介质压力较大时，密封圈与球体接触面积增大。故密封圈能承受较大的介质推力而不会损坏。
|
